- 電紡直寫機

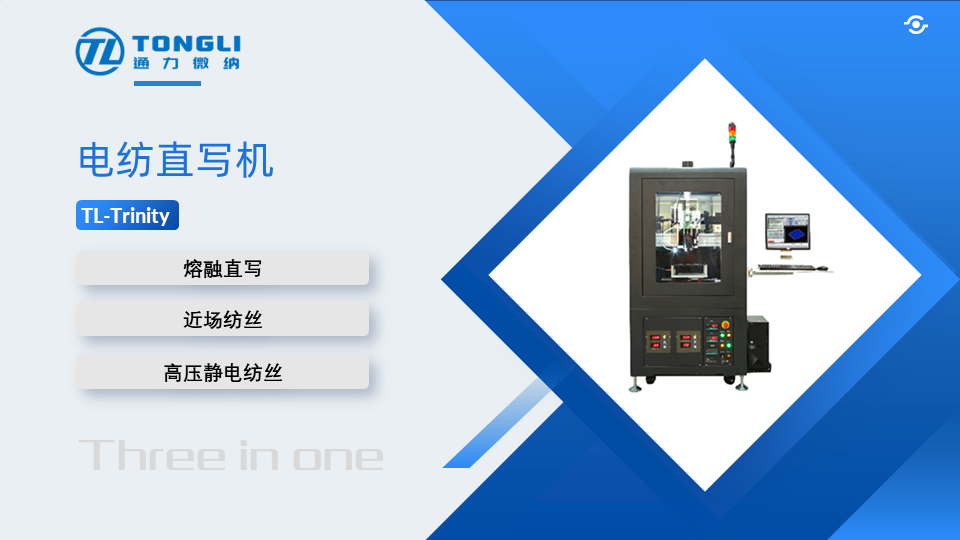

Trinity 高壓靜電直寫機（3D微納打印機） 高度集成了 高壓熔體直寫、溶液近場紡絲、高壓靜電紡絲三種功能，在同一個三維運動平臺上實現多種不同的應用。
高壓熔融直寫：最高可加熱到400℃；可實現10-45μm的單根納米纖維直寫。

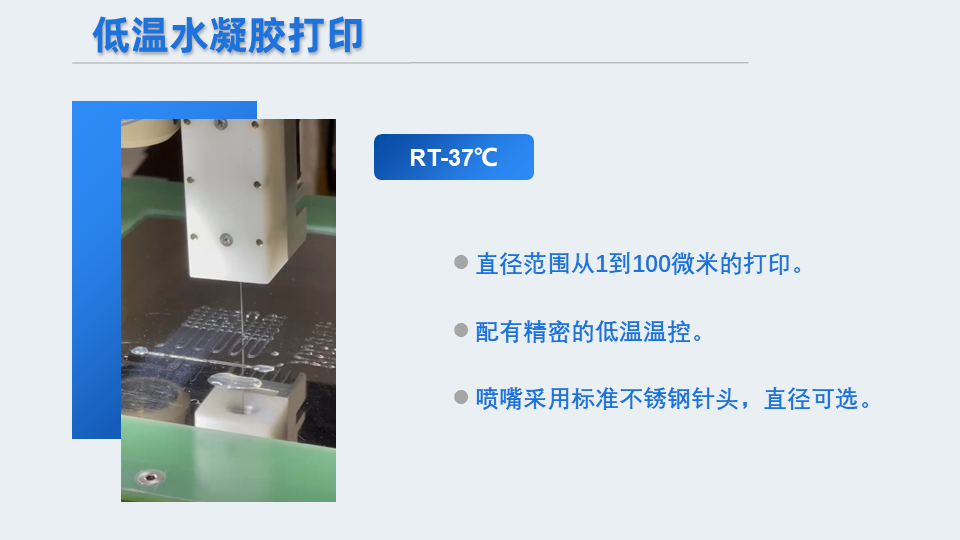

近場紡絲，近場直寫：溶液近場直寫，可實現1-45μm單根納米纖維直寫，直線和曲線均可。

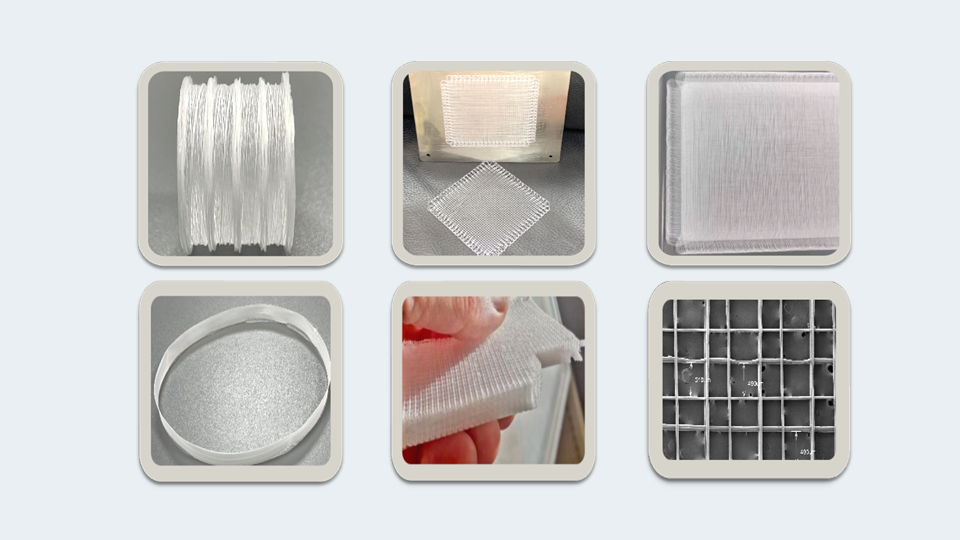

高壓靜電紡絲：可配備多種噴頭和收絲器，制備均勻的納米纖維膜。
以上三種功能在同一臺設備上實現了高度集成，用戶可同時選購所有功能；也可以根據實際需要，選擇部分功能，實現靈活配置。
設備性能參數
項目 | 配置詳情 |
高壓系統 | （1）正高壓+30KV，1mA電流。 （2）負高壓-20KV，1mA電流。 |
熔融直寫 | 生物材料專用加熱頭：室溫-130攝氏度。電加熱頭加熱的同時實現高壓隔離，高壓施加針頭上。使用常規5ml玻璃注射器。搭配6個不同尺寸的針頭?？墒褂昧畠r拋棄型玻璃耗材。 |

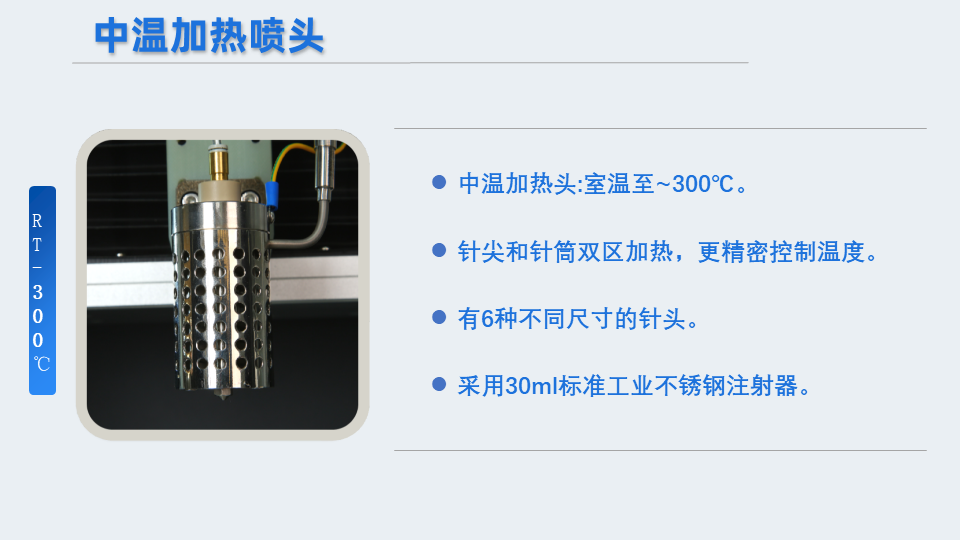

中溫加熱頭：室溫到~205攝氏度。針尖和針筒分2區加熱。搭配6個不同尺寸的針頭。使用30ml標準工業不銹鋼料筒。 | |

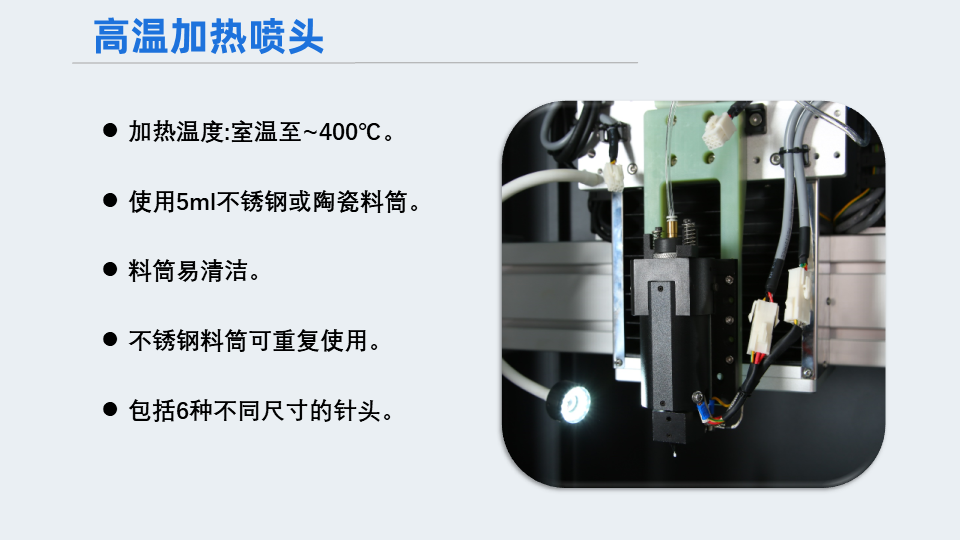

高溫加熱頭：室溫到400攝氏度。使用專用的5ml不銹鋼料筒或者陶瓷料筒。料筒清洗容易。不銹鋼料筒可以反復使用。配套6種不同尺寸的針頭。 | |
高溫熔體推動機構： 使用高精密度調壓閥調節氣壓，數顯，無極調速。 客戶可接氣泵或者氮氣來推動。 可以配送一個小氣泵（限定國內客戶） | |
熔體預熱裝置： 微型高溫預熱爐（選配） | |
| |

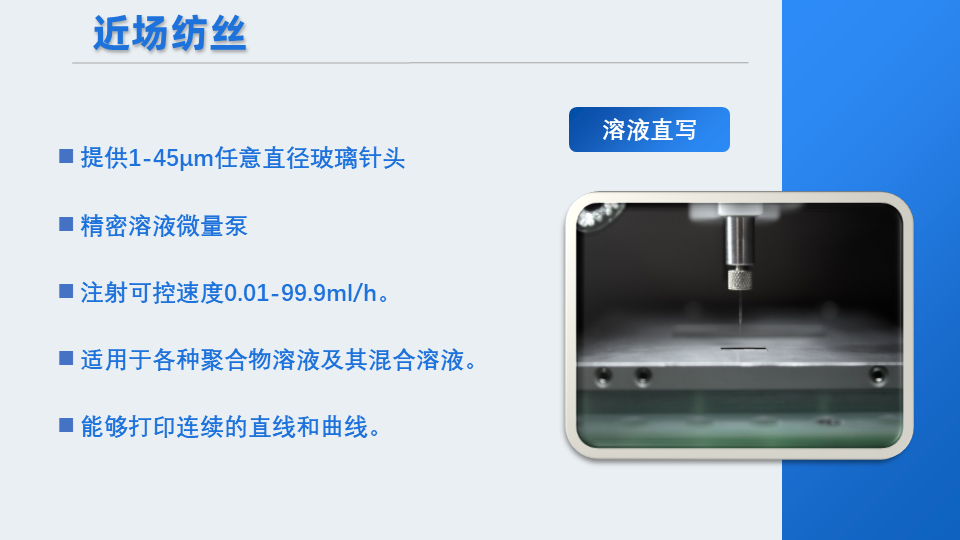

溶液直寫， 近場紡絲 | 溶液微量泵（用于溶液直寫或者小面積紡絲）： 1.注射可控速度0.01-99.9ml/h。 2.具定量注射，注射量實時顯示，堵轉報警功能。 |
|

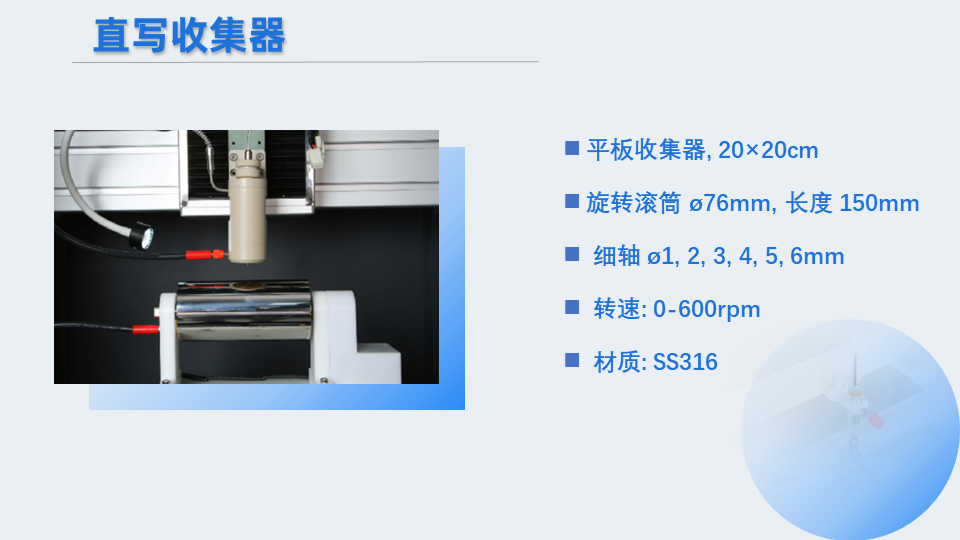

靜電紡絲 | -單噴頭：配備6種不同直徑的針頭共100根。 -平板接收器：面積不小于200X200mm，材質不銹鋼304. -滾筒接收器：76mm直徑，長度150mm，轉速0-600轉/min。材質不銹鋼304。 -細軸接收器：6個不同直徑：?1,2,3,4,5,6mm可更替。轉速0-600轉/min。材質不銹鋼304。 |

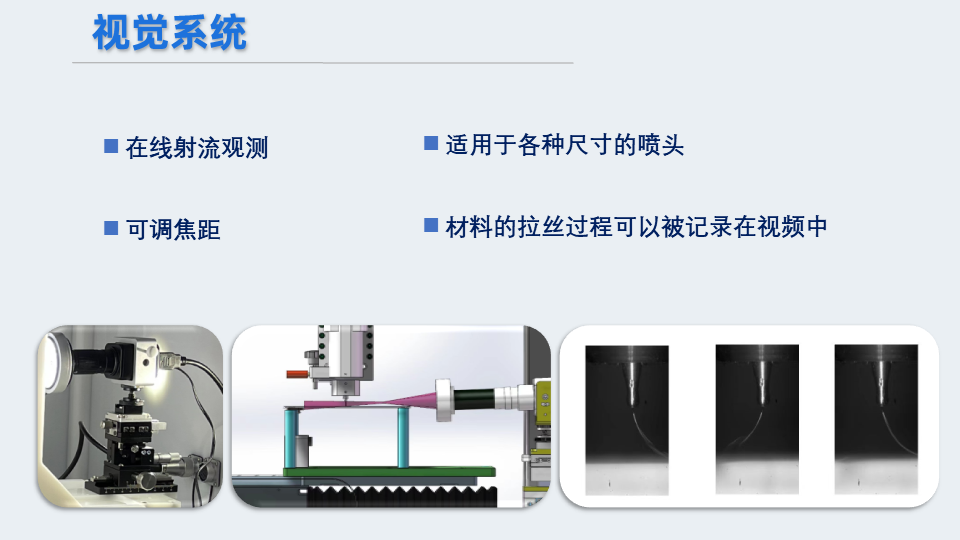

視覺系統（選配） | 在線觀察功能視頻功能：可調節焦距，適合配套所有規格的加熱頭。材料熔融頭的過程可以在線視頻錄制。 |

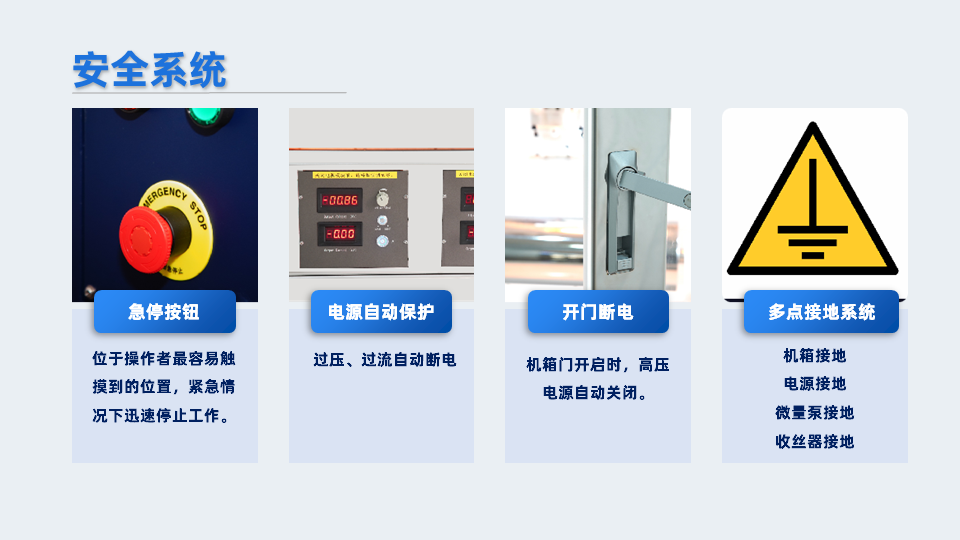

安全系統 | 緊急按鈕；開門斷電裝置；靜電消除裝置 |

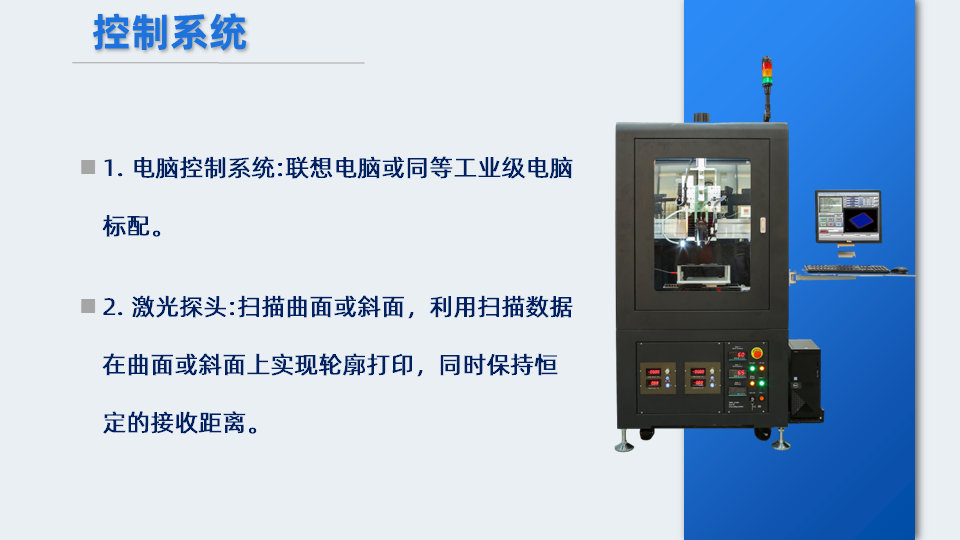

控制系統 | 電腦控制系統：默認搭配聯想電腦或者同等規格工控電腦。 |
保修期 | 1年 |
靜電紡絲 | -單噴頭：配備6種不同直徑的針頭共100根。 -平板接收器：面積不小于200X200mm，材質不銹鋼304. -滾筒接收器：76mm直徑，長度150mm，轉速0-600轉/min。材質不銹鋼304。 -細軸接收器：6個不同直徑：?1,2,3,4,5,6mm可更替。轉速0-600轉/min。材質不銹鋼304。 |
視覺系統（選配） | 在線觀察功能視頻功能：可調節焦距，適合配套所有規格的加熱頭。材料熔融頭的過程可以在線視頻錄制。 |
安全系統 | 緊急按鈕；開門斷電裝置；靜電消除裝置 |
控制系統 | 電腦控制系統：默認搭配聯想電腦或者同等規格工控電腦。 |
保修期 | 1年 |
High-resolution X-Y-Z 3D moving stage for TL-Trinity-01 | |||
Aluminum Alloy structure，X, Y, Z: Servo Motor，Weight: 350KG | |||
項目 | Y軸（下軸） | X軸(上軸） | Z軸 |
行程長度 | >200 mm | >200mm | >80mm |
最大速度 | 250 mm/s | 250 mm/s | 50 mm/s |
定位精度 | 10μm | 10μm | 20μm |
材料 | 鋁合金 | 鋁合金 | 鋁合金 |

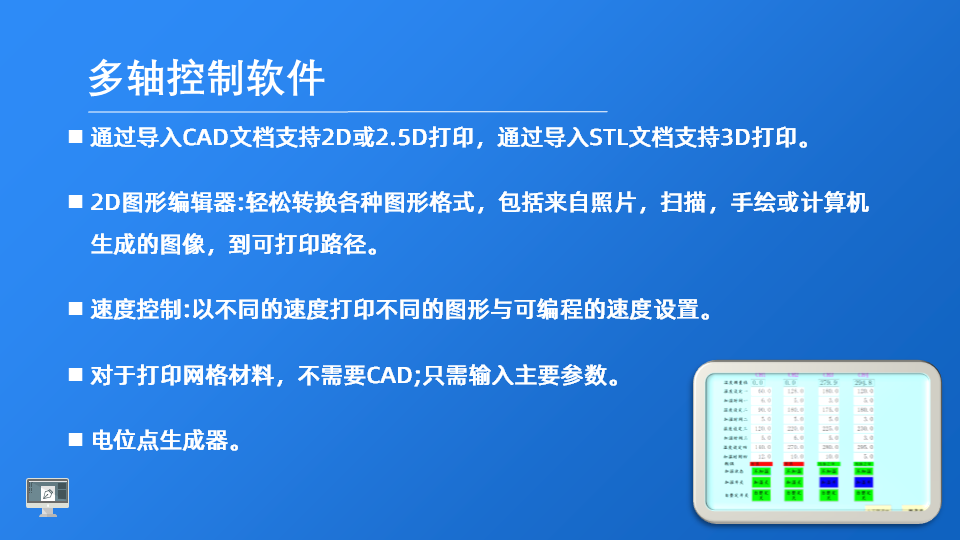

控制軟件

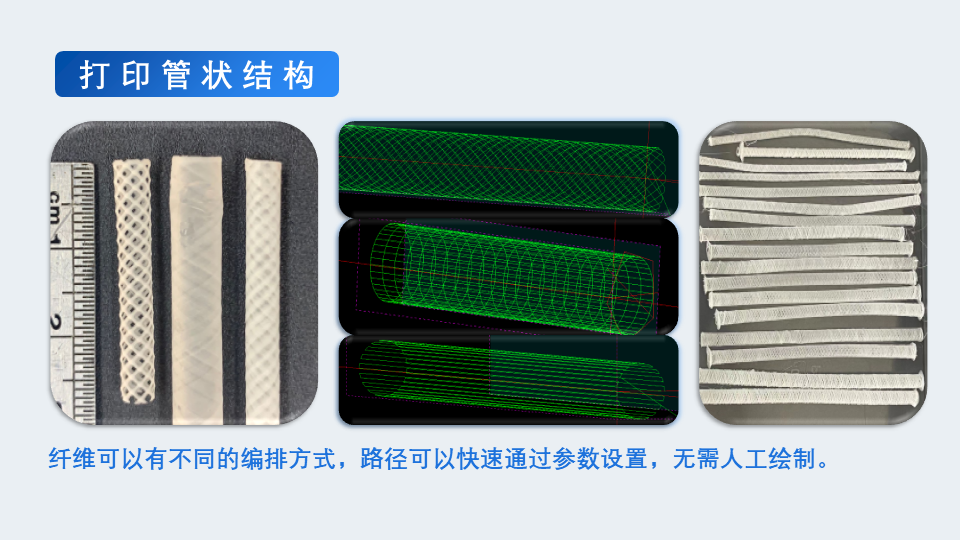

| 軟件： （1）控制系統和軟件，2D或者2.5D打印可導入CAD文檔，3D打印可導入STL文檔。 （2）如果打印網格材料（例如組織網格材料），則無需制作CAD，輸入主要參數即可實現。 | ||
High-resolution X-Y-Z 3D moving stage for TL-Trinity-Pro | |||
Marble stage + Gantry structure，X & Y: Linear actuator，Z: Servo Motor，Intelligent Motion control soft. Materials: Aluminum. Weight: 350KG | |||
項目 | Y軸（下軸） | X軸(上軸） | Z軸 |
行程長度 | 200 mm | 200mm | 150mm |
負載 | / | 5 KG | 5 KG |
編碼器分辨率 | 0.1μm | 0.1μm | 0.1μm |
最大加速 | 1 G | 1 G | 1 G |
最大速度 | 200 mm/s | 200 mm/s | 20 mm/s |
重復精度 | ±1μm | ±1μm | ±6μm |
定位精度（補償后） | ±5μm | ±5μm | ±15μm |
垂直直線度 | ±4μm | ±4μm | ±5μm |
水平直線度 | ±4μm | ±4μm | ±5μm |
材料 | 大理石00級 | Al | Al |
運動控制軟件
| 全閉環運動控制卡+進口原版軟件。 | ||
